PCB制板
小銘打樣一直致力于為全球研發創新企業提供PCBA打樣/小批量生產服務，是全國首批專業PCB打樣廠商， 并擁有國內最大的海外PCB銷售平臺，同時為180多個國家服務。
最快12小時加急，當日下單，當日發貨，正常交期1~2天，
快于同行業。24H加急費5折優惠。
★ 全國包郵，為您節省高額運費
★ 雜色費用一律全免
70分鐘垂直噴射圖電，面孔銅厚度高于行業標準，激光
打印字符，確保字符清晰免費抽測試，
★ 直通率達99%以上，
★ 10平米以上費用全部9折優惠
★ 1~5平米僅需3天發貨
最小線寬線距4/4mil
最小VIA孔8mil
最小板厚0.2mm
★ 可做阻焊橋，過孔塞油工藝
★ 更多特殊工藝可定制

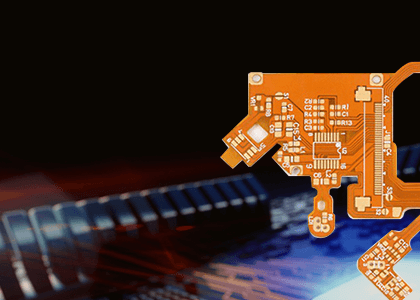

小銘云打樣現已開通FPC撓性板，
以及剛撓結合板的加工服務，
詳情請咨詢客服。
臺灣清晰無鹵素綠色環保板材
1.0W/mK,2W/mK兩種導熱系數可選
標準35um,70um,105um銅厚可選
我們是誰
● PCB板廠位于深圳光明● 提供高多層PCB制板服務
● 可提供2-64層樣品到批量生產
● 普通板/HDI板/FPC/剛撓結合板/金屬基板
我們的優勢
● 生于技術，我們了解研發需求● 打通設計到生產的壁壘
● 品質可追溯
● 交期快速，準時交付
為什么找我們制板?
● 貼合研發需求的PCB生產服務● 急你所急，快速交期
● TPS品質管控體系
● 高多層的PCB制板服務
工藝參數
| 樣板 | 批量 | |
|---|---|---|
| 層數 | 2-64 L | 2-58 L |
| 板厚 | 0.5-17.5mm | 0.6-10mm |
| 最小機械孔徑 | 0.1mm | 0.2mm |
| 最小鐳射孔徑 | 3mil | 4mil |
| HDI類型 | 1+n+1、2+n+2、3+n+3 | 1+n+1、2+n+2 |
| 最小線寬&間距 | 3/3mil | 4/4mil |
| 阻抗控制 | +/-5% | +/-10% |
| 最大銅厚 | 12oz | 6oz |
| 最大板厚孔徑比 | 18:1 | 16:1 |
| 最大板子尺寸 | 650mm X 1130mm | 610mm X 1100mm |
| 板材 | FR4/Hi-Tg/Rogers/Halogen Free/ RCC/PTFE/Nelco/混壓材料 |
|
| 表面處理 | HASL、HASL PB FREE Immersion Gold/Tin/Silver Gold Finger Plating OSP、Immersion Gold + OSP |
|
| 特殊加工 | 埋盲孔、臺階槽、金屬基板、埋入式電阻、埋入式電容、混壓、軟硬結合、背鉆、臺階金手指等 | |
生產周期
| 層數 | 批量 | 樣板 | 加急 |
|---|---|---|---|
| 雙面 | 9天 | 5天 | 48小時 |
| 四層 | 10天 | 5天 | 3天 |
| 六層 | 12天 | 6天 | 3天 |
| 八層 | 12天 | 7天 | 4天 |
| 十層 | 14天 | 10天 | 4天 |
| 十二層 | 14天 | 10天 | 5天 |
| 十四層 | 16天 | 12天 | 6天 |
| 十六層 | 16天 | 12天 | 6天 |
| 十八層 | 18天 | 14天 | 6天 |
| 二十層 | 18天 | 14天 | 10天 |
| 二十二層 | 20天 | 14天 | 10天 |
| 二十四層 | 20天 | 14天 | 10天 |
| 二十六層 | 20天 | 14天 | 10天 |
| 二十八層 | 20天 | 14天 | 10天 |
| 三十層 | 20天 | 14天 | 10天 |
| 三十二層 | 20天 | 14天 | 10天 |
備注：此交期不含工程處理時間，常規為1天。具體交期請與我司人員聯絡。
小銘PCB設計
+
+
+
- 每年10000多款PCB設計經驗
- 5000多家客戶口碑積累
- 世界500強電子企業60家以上合作伙伴
- 年均600多個項目Debug及咨詢經驗
- 全公司累計800多場技術培訓
- 《cadence書》成為業內公認的紅寶書
- 人均行業經驗6年以上 ,資深員工10-16年
- LIB、SI、EMC、PCB、VALOR專業分工
